Jak dobrać system, bezpiecznie zejść z tlenu i obniżyć koszt procesu.
Większość błędów przy inertyzacji cysterny zaczyna się od jednego pytania zadanego za wcześnie. Ile kosztuje generator azotu? To zrozumiałe, ale przy inertyzacji zwykle nie od tego trzeba zacząć. Tu nie chodzi o samo urządzenie. Tu chodzi o bezpieczeństwo procesu, wymagany poziom tlenu, czas wykonania operacji, ciśnienie końcowe i sposób pracy całego układu.
Dopiero po takiej analizie da się dobrać rozwiązanie, które ma sens techniczny i ekonomiczny.
Na czym polega inertyzacja cysterny
Inertyzacja cysterny polega na zastąpieniu atmosfery zawierającej tlen gazem obojętnym, najczęściej azotem. Cel jest prosty. Trzeba obniżyć zawartość tlenu do poziomu bezpiecznego dla danej operacji. W praktyce chodzi o ograniczenie ryzyka zapłonu, wybuchu, pogorszenia jakości medium albo problemów podczas serwisu i czyszczenia zbiornika.
Azot stosuje się dlatego, że skutecznie wypiera powietrze ze zbiornika, nie reaguje z większością substancji i pozwala przejąć kontrolę nad warunkami panującymi wewnątrz cysterny. W wielu zakładach to nie jest dodatek do procesu. To element odpowiedzialnego zarządzania bezpieczeństwem i stabilnością pracy.
Dlaczego inertyzacja cysterny ma dziś tak duże znaczenie
Obecność tlenu w zbiorniku często oznacza realne ryzyko. Dotyczy to bezpieczeństwa procesowego, jakości produktu, powtarzalności operacji i zgodności z wymaganiami technologicznymi. Dlatego inertyzacja cysterny staje się standardem tam, gdzie nie ma miejsca na przypadek. Dla utrzymania ruchu oznacza większy spokój. Dział produkcji doceni bardziej stabilną pracę. Dla właściciela albo zarządu mniejsze ryzyko strat i kosztów, które niepotrzebnie obciążają firmę.
Żeby doszło do wybuchu, muszą wystąpić jednocześnie trzy elementy. Paliwo, tlen i źródło zapłonu. Inertyzacja eliminuje jeden z nich, czyli tlen. Właśnie dlatego ma tak duże znaczenie w praktyce przemysłowej.
Jak wygląda inertyzacja cysterny krok po kroku
Sam proces nie sprowadza się do wpuszczenia azotu do zbiornika. Najpierw trzeba opróżnić cysternę, zabezpieczyć instalację i ocenić zagrożenia. Następnie wprowadza się azot, który wypiera tlen oraz pozostałe gazy ze środka zbiornika. W trakcie operacji trzeba stale monitorować poziom tlenu. Dopiero po osiągnięciu bezpiecznego progu i ustabilizowaniu warunków można uznać proces za wykonany prawidłowo.
Precyzyjna kontrola parametrów nie jest dodatkiem. To warunek skuteczności i bezpieczeństwa całej operacji.
Kiedy inertyzacja cysterny jest wymagana
Inertyzacja jest potrzebna w wielu sytuacjach przemysłowych. Przed czyszczeniem zbiorników. Przed pracami spawalniczymi. W transporcie materiałów niebezpiecznych, albo w środowiskach objętych wymaganiami ADR i ATEX. W każdym z tych przypadków chodzi o ograniczenie ryzyka i przygotowanie zbiornika do dalszych działań w sposób kontrolowany.
Warto też rozróżnić trzy pojęcia, które często są mylone. Inertyzacja oznacza zejście z tlenem do poziomu bezpiecznego. Purging to przepłukiwanie zbiornika gazem, ale nie zawsze do takiego poziomu. Blanketing oznacza utrzymywanie warstwy gazu obojętnego nad cieczą. Z punktu widzenia bezpieczeństwa inertyzacja jest najbardziej wymagającą metodą.
Największy błąd. Zaczynanie od pytania o cenę generatora
Wiele rozmów zaczyna się od pytania, ile kosztuje generator azotu. To naturalne, ale przy inertyzacji zadane za wcześnie. Przy takim procesie nie kupuje się samego urządzenia. Kupuje się sposób realizacji procesu. A to zmienia wszystko.
Najpierw trzeba policzyć, ile azotu rzeczywiście potrzeba, jak szybko operacja ma zostać wykonana, jakie ma być ciśnienie końcowe, do jakiego poziomu trzeba zejść z tlenem i czy gaz będzie produkowany na bieżąco, czy wcześniej magazynowany. Bez tych danych łatwo kupić system zbyt mały, zbyt duży albo zwyczajnie niedopasowany do realnej pracy zakładu.
Dobrze dobrana instalacja nie jest przypadkowym wyborem z katalogu. To świadomie zaprojektowany układ, który ma działać pewnie, bezpiecznie i opłacalnie.
Ile azotu potrzeba do inertyzacji cysterny 48 m3
Tu zaczyna się konkret. Dla zbiornika o objętości 48 000 litrów, przy założeniu ciśnienia końcowego 5 barg, azotu o czystości 97 procent i wymaganym poziomie bezpieczeństwa poniżej 4 procent tlenu, pierwszy pełny cykl wymaga około 420 Nm3 azotu.
Ta liczba dobrze pokazuje skalę zagadnienia. Przy inertyzacji nie wystarczy myśleć wyłącznie o zejściu z tlenu. Trzeba uwzględnić także gaz potrzebny do osiągnięcia wymaganego ciśnienia i zostawić zapas procesowy. Właśnie tutaj kończy się zgadywanie, a zaczyna rzetelna analiza techniczna.
Jaki generator azotu do inertyzacji cysterny
Nie ma jednego modelu, który pasuje do każdego zakładu. Są natomiast trzy główne warianty.

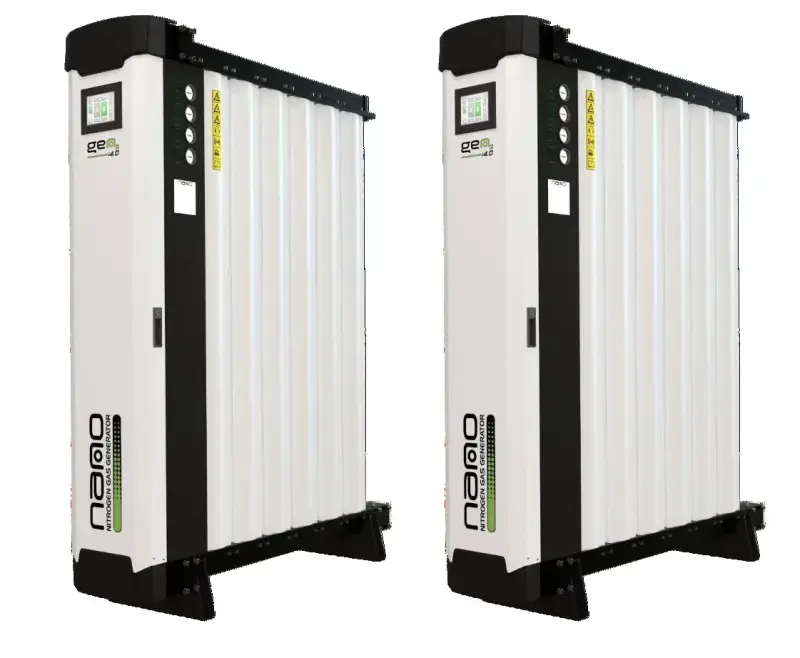

Jeżeli operacja ma zostać wykonana w około dwie godziny, generator powinien zapewnić wydajność rzędu około 210 do 220 Nm3 na godzinę. Można łączyć dwa mniejsze generatory azotu np. 2 x Gen2 i4.0 – 8130. To rozwiązanie dla zakładów, które chcą produkować azot na bieżąco i działać bez budowania wcześniejszego zapasu.
Drugi wariant opiera się na wolniejszej produkcji i wcześniejszym magazynowaniu gazu pod wysokim ciśnieniem. W takim podejściu generator może mieć wydajność około 8 do 10 Nm3 na godzinę, ale układ trzeba uzupełnić o doprężanie i magazynowanie. To model dla firm, które planują proces z wyprzedzeniem.

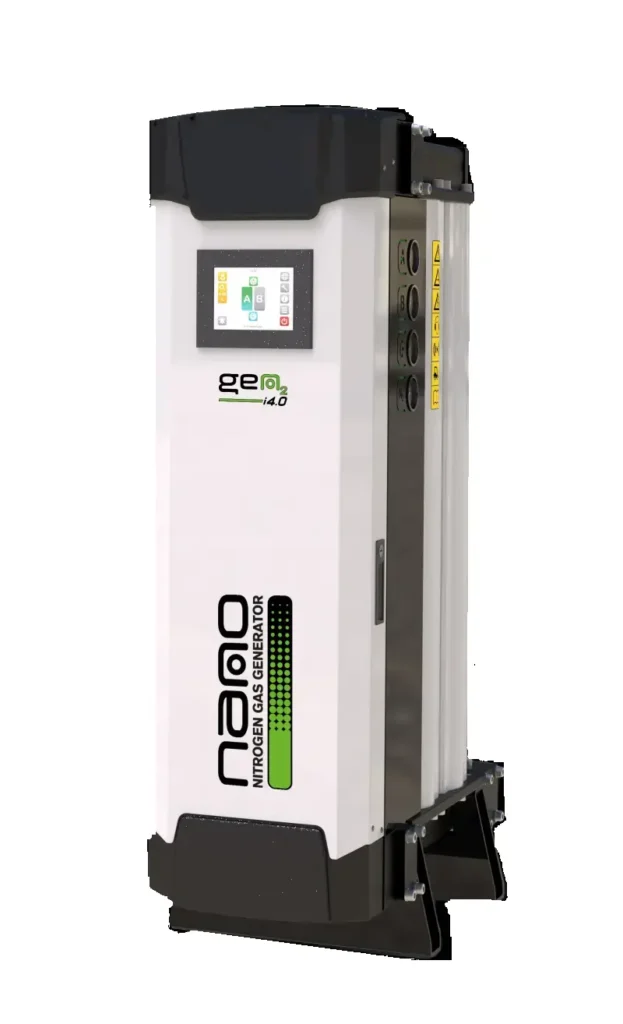

Trzeci wariant to rozwiązanie pośrednie. Generator średniej wielkości, pracujący w zakresie około 40 do 60 Nm3 na godzinę np. Gen2 i4.0 – 3130, wsparty magazynem i odpowiednio dobranym układem sprężania. W praktyce to często najbardziej racjonalny kompromis między kosztem inwestycji, elastycznością i dostępnością gazu.
Ile kosztuje inertyzacja cysterny
Koszt inertyzacji zależy od objętości zbiornika, czasu operacji, ilości zużytego azotu, lokalizacji i sposobu organizacji dostaw. Z punktu widzenia klienta przemysłowego liczą się jednak trzy rzeczy. Bezpieczeństwo, przewidywalność i koszt powtarzalnej eksploatacji.
Jeżeli jedna inertyzacja wymaga 6 do 8 wiązek wysokociśnieniowych, a pojedyncza wiązka zawiera 117 Nm3 i kosztuje około 1000 zł netto (8,55 zł/Nm3), wydatki rosną szybko. W takim modelu płaci się nie tylko za sam gaz, ale też za logistykę i zależność od zewnętrznych dostaw.
Dla porównania produkcja azotu na miejscu według przyjętych założeń obniża jednostkowy koszt gazu do około 0,35 zł za Nm3. I właśnie tu rozmowa o urządzeniu zamienia się w rozmowę o wyniku firmy. Nie chodzi wyłącznie o to, jak dostarczyć azot. Chodzi o to, jak przestać przepłacać za proces, który można zorganizować znacznie rozsądniej.
Co daje dobrze dobrany system inertyzacji
Niższy koszt gazu to tylko część korzyści. Dobrze dobrany układ daje większą niezależność od dostaw zewnętrznych, większą przewidywalność procesu i łatwiejszą organizację pracy. Parametry są stabilniejsze, dostępność gazu lepiej kontrolowana, a ryzyko przestojów mniejsze. Zespół techniczny pracuje spokojniej, bo cały proces przestaje być improwizacją.
Dobrze zaprojektowana inertyzacja to także lepsza kontrola ciśnienia, możliwość monitorowania tlenu i dopasowanie całego systemu do rzeczywistego przebiegu operacji. To właśnie takie szczegóły decydują o tym, czy instalacja rzeczywiście pracuje na korzyść zakładu.
Najczęstsze błędy przy inertyzacji zbiorników
Najczęściej powtarzają się te same problemy. Brak kontroli poziomu tlenu. Pominięcie procedur bezpieczeństwa. Brak odpowiedniego sprzętu pomiarowego. Traktowanie inertyzacji jak prostej czynności technicznej, którą da się rozwiązać jednym urządzeniem dobranym na wyczucie.
Jeżeli celem jest zejście poniżej 4 procent tlenu, trzeba spojrzeć na proces całościowo. Liczy się objętość zbiornika, wymagane ciśnienie, czas wykonania operacji, dostępne źródło sprężonego powietrza, sposób magazynowania gazu i częstotliwość pracy. Dopiero taka analiza pozwala wybrać rozwiązanie skuteczne i opłacalne.
Początek procesu doboru generatora
Inertyzacja cysterny azotem nie powinna zaczynać się od pytania o cenę generatora. Powinna zaczynać się od obliczeń. Jeżeli proces ma być bezpieczny, powtarzalny i ekonomiczny, trzeba najpierw policzyć pełny cykl, porównać warianty i dopiero wtedy dobrać technologię.
Dobrze dobrany system inertyzacji robi trzy rzeczy naraz. Zwiększa bezpieczeństwo, porządkuje proces i obniża koszt operacyjny. I właśnie dlatego w tym temacie nie wygrywa ten, kto najszybciej poda cenę. Wygrywa ten, kto najpierw zrozumie proces.
Jeżeli chcesz sprawdzić, ile azotu naprawdę potrzebujesz do inertyzacji cysterny i jaki układ będzie miał sens w Twoim zakładzie, zacznij od analizy procesu. Dobrze wykonane obliczenia szybko pokazują, gdzie uciekają pieniądze, jaki wariant instalacji ma sens i jak ograniczyć ryzyko błędnej inwestycji.
FAQ – Pytania i odpowiedzi
Jak działa inertyzacja cysterny?
Polega na wypieraniu powietrza ze zbiornika za pomocą azotu, aby obniżyć zawartość tlenu do poziomu bezpiecznego dla procesu.
Ile azotu potrzeba do inertyzacji cysterny 48 m3?
Dla założeń 48 000 litrów, 5 barg, 97 procent azotu i celu poniżej 4 procent tlenu pierwszy pełny cykl wymaga około 420 Nm3 azotu.
Czy przy inertyzacji trzeba mierzyć poziom tlenu?
Tak. Bez monitorowania tlenu nie ma pewności, że osiągnięto wymagany poziom bezpieczeństwa.
Co jest ważniejsze, cena generatora czy analiza procesu?
Najpierw analiza procesu. Dopiero potem dobór generatora, magazynowania i całego układu.
Czy własna produkcja azotu obniża koszt inertyzacji?
W wielu przypadkach tak, bo ogranicza koszt gazu, logistykę dostaw i zależność od zewnętrznych dostawców.
